Dlaczego przekrój komina do pieca na drewno jest krytyczny
Przekrój komina do pieca na drewno decyduje o tym, czy instalacja grzewcza będzie działała stabilnie przez lata, czy zamieni się w źródło ciągłych problemów: dymienia, sadzy, kondensatu i przegrzewania przewodu. Komin nie jest dodatkiem do pieca – stanowi element układu spalania, wpływa na czystość spalania, bezpieczeństwo oraz trwałość całej instalacji.
Zbyt mały przekrój: cofka dymu, smoła i ryzyko pożaru sadzy
Zbyt mały przekrój komina przy piecu na drewno powoduje przede wszystkim wzrost prędkości przepływu spalin i duże opory przepływu. Piec pracuje pod większym „ciśnieniem” kominowym, przez co:
ciąg jest niestabilny – przy niższej temperaturze spalin lub gorszych warunkach zewnętrznych (mgła, bezwietrzna pogoda) może dochodzić do okresowego cofania dymu do pomieszczenia,
spaliny mają utrudniony wypływ, co sprzyja duszeniu płomienia, tlenkowemu spalaniu, powstawaniu sadzy i smoły w przewodzie,
ryzyko pożaru sadzy rośnie – gruba warstwa osadów w połączeniu z wysoką temperaturą spalin może zapalić się gwałtownie, osiągając temperatury znacznie wyższe niż dopuszczalne dla komina.
Typowa sytuacja z praktyki: do starego, niskiego komina ktoś podłącza nowy piec na drewno o większej mocy, ale bez zmiany przekroju. Zimą, przy dużym zapotrzebowaniu na ciepło, piec jest „podkręcony”, palenisko pracuje intensywnie, a komin po prostu nie nadąża. Pojawiają się cofki dymu przy otwieraniu drzwiczek, sadza odkłada się w zawrotnym tempie, a po kilku sezonach dochodzi do pożaru sadzy. Problem bierze się nie tylko z „braku wysokości”, ale także z przekroju niedostosowanego do ilości i temperatury spalin.
Zbyt duży przekrój: wychładzanie spalin, słaby ciąg i kondensat
Drugi skrajny przypadek to przewymiarowany komin do kominka lub pieca na drewno. Często spotykana „ludowa rada” brzmi: „lepiej większy komin, będzie lepiej ciągnął”. Tymczasem w przypadku drewna i nowoczesnych urządzeń o dość niskiej temperaturze spalin dzieje się coś odwrotnego:
spaliny płyną wolniej, ich prędkość spada, a czas kontaktu z ściankami przewodu rośnie,
dochodzi do intensywnego wychładzania spalin, zwłaszcza w długich kominach lub nieocieplonych przewodach murowanych,
ciąg kominowy słabnie, bo różnica gęstości między spalinami a powietrzem zewnętrznym maleje,
pary wodne zawarte w spalinach skraplają się, tworząc kondensat, który miesza się z pyłem i smołą, tworząc agresywną, lepką maź.
Efekt uboczny: nawet jeśli przewód ma dużą powierzchnię i teoretycznie jest „bezpieczny temperaturowo”, w praktyce dochodzi do szybkiej korozji (szczególnie w stalowych wkładach niewłaściwej klasy) i destrukcji zaprawy w kominach murowanych. Kondensat miesza się z sadzą i spływa po ściankach, brudząc wyczystki, a czasem nawet pojawiając się na ścianach budynku.
Kiedy „idealnie ciągnący” komin przegrzewa ścianki
Istnieje mniej oczywisty problem: komin o poprawnym przekroju i bardzo dobrym ciągu potrafi nadmiernie podnosić temperaturę ścianek, szczególnie w przypadku cienkościennych wkładów stalowych i bardzo intensywnej pracy pieca na drewno. Dzieje się tak wtedy, gdy:
piec pracuje długotrwale z mocą powyżej nominalnej (np. „ładowanie do pełna” na duże mrozy),
komin jest dobrze ocieplony, przez co ciepło „nie ma gdzie uciec” i zostaje w systemie spalinowym,
przekrój dobrano „na styk” do warunków nominalnych, a użytkownik eksploatuje urządzenie bardziej agresywnie, niż zakładał producent.
Na wykresach z laboratoriów wszystko wygląda dobrze – temperatura spalin, ciąg, przekrój. W rzeczywistym domu dochodzi czynnik ludzki: ktoś dokłada drewna, ogranicza dopływ powietrza w sposób inny niż zalecany, pali nieco wilgotniejszym opałem. Kombinacja zbyt intensywnej pracy paleniska i przekroju, który nie jest w stanie „rozładować” ilości energii w spalinach, może doprowadzić do lokalnego przegrzewania się ścianek wkładu kominowego, ich deformacji, a nawet pęknięć spoin.
Komin jako element układu spalania, nie tylko „rura do dymu”
Wielu inwestorów skupia się na wyborze pieca lub kominka, a komin traktuje jako tło. Tymczasem komin do pieca na drewno ma realny wpływ na efektywność i czystość spalania. Zbyt słaby ciąg zmusza do intensywniejszego otwierania dopływu powietrza, co skraca czas spalania. Zbyt mocny ciąg wymusza dławienie przepływu, co z kolei podnosi temperaturę w palenisku i w przewodzie, ale niekoniecznie zwiększa sprawność.
Równowaga między przekrojem, wysokością, izolacją komina a charakterystyką pieca to gra kompromisów. Dobór przekroju komina do pieca na drewno musi brać pod uwagę nie tylko wymogi bezpieczeństwa z norm, lecz także komfort użytkowy: stabilność ciągu, łatwość rozpalania, czystość szkła, częstotliwość czyszczenia przewodu oraz ryzyko przegrzania ścianek.
Podstawy fizyki spalania i ciągu kominowego przy drewnie
Jak powstaje ciąg kominowy i dlaczego wysokość ma znaczenie
Ciąg kominowy to efekt różnicy gęstości między gazami gorącymi (spalinami) a chłodnym powietrzem zewnętrznym. Spaliny są lżejsze, więc unoszą się w górę, tworząc w kominie swoisty „pionowy silnik”. Różnica gęstości zależy przede wszystkim od temperatury spalin i temperatury otoczenia.
Im wyższy komin, tym większy słup gorących gazów i tym większa siła ciągu, ale pod warunkiem, że spaliny nie zdążą się wychłodzić. Jeśli przewód ma zbyt duży przekrój lub jest nieocieplony, spaliny tracą temperaturę szybciej, niż zyskują na efekcie wysokości. W konsekwencji rzeczywisty ciąg może być słabszy niż w niższym, ale cieplejszym kominie.
Przy piecach na drewno szczególnie istotna jest stabilność ciągu. Drewno daje zmienne temperatury spalin w cyklu: rozpalanie – żar – wygaszanie. Komin musi pracować poprawnie w całym tym zakresie. Zbyt mały przekrój może „trzymać” podczas mocnego palenia, ale dusić przy rozpalaniu i wygaszaniu. Zbyt duży przekrój jest problematyczny zwłaszcza w fazie rozpalania, gdy spaliny są jeszcze stosunkowo chłodne.
Temperatura spalin z drewna a inne paliwa
Piec na drewno różni się fundamentalnie od kotła gazowego czy na pellet, jeśli chodzi o charakterystyki spalin:
kotły gazowe (szczególnie kondensacyjne) mają stosunkowo niską temperaturę spalin, ale ich przepływ jest stabilny i często wspomagany wentylatorem,
kotły na pellet pracują z wymuszonym ciągiem, temperatura spalin jest dość stabilna, a ilość spalin przewidywalna,
piece i kominki na drewno dają duże wahania temperatury spalin w zależności od fazy spalania, ilości wsadu i sposobu regulacji dopływu powietrza.
Przy drewnie często dochodzi do sytuacji, w której temperatura spalin jest chwilowo bardzo wysoka (rozpalanie, intensywne palenie), a w innym momencie dość niska (końcowy żar). Komin musi wytrzymać fizycznie te szczyty temperatury, ale jednocześnie zapewnić wystarczający ciąg przy niższych temperaturach. To właśnie dlatego producenci kominów deklarują klasy temperatury typu T400 czy T600, a dobór przekroju nie może być oparty wyłącznie na „średniej” temperaturze z katalogu.
Wilgotność drewna, sposób palenia i ich wpływ na spaliny
Wilgotność drewna to jeden z najsilniej ignorowanych czynników. Teoretycznie wszyscy wiedzą, że powinno się palić drewnem sezonowanym, w praktyce w wielu domach ląduje w palenisku drewno zbyt świeże. Skutki:
duża ilość pary wodnej w spalinach – wiele energii spalania idzie na odparowanie wody,
niższa temperatura spalin, szczególnie w dalszej fazie palenia,
wyższe ryzyko kondensacji w kominie, jeśli przekrój jest przewymiarowany i/lub przewód słabo ocieplony.
Tryb palenia też ma znaczenie. Powszechnie zalecane palenie „od góry” w kotłach i piecach dolnego spalania zmienia rozkład temperatur i ilości spalin w czasie. Początkowo spaliny są chłodniejsze, ale spalanie jest czystsze i stabilniejsze. W klasycznym paleniu „od dołu” początkowa temperatura spalin potrafi być wyższa, co przy wąskim przewodzie potęguje ryzyko przegrzewania ścianek.
Prędkość przepływu, przekrój przewodu i nagrzewanie ścianek
Ilość ciepła przekazywana z gorących spalin do ścianek komina zależy nie tylko od temperatury, lecz także od prędkości przepływu i charakteru przepływu (laminarny/turbulentny). Przy bardzo wąskim przewodzie:
prędkość spalin rośnie,
przepływ staje się silnie turbulentny,
ścianki nagrzewają się szybciej i do wyższej temperatury na jednostkę długości komina.
Przy bardzo szerokim przewodzie dzieje się odwrotnie: spaliny płyną wolniej, strumień przepływu może się rozwarstwiać, powstają „martwe strefy” o słabym ruchu gazów. W niektórych miejscach ścianki są chłodniejsze, ale tam, gdzie spaliny opływają je najintensywniej, mogą dalej się silnie nagrzewać, szczególnie jeśli komin jest dobrze izolowany i ma małą zdolność oddawania ciepła na zewnątrz.
Dobór przekroju komina do pieca na drewno polega więc na znalezieniu takiego kompromisu, w którym prędkość spalin i ich temperatura mieszczą się w „oknie” bezpiecznym dla materiału przewodu, zapewniając jednocześnie stabilny ciąg i brak kondensatu.
Normy, przepisy i wytyczne producentów – co naprawdę z nich wynika
Przegląd kluczowych wymagań związanych z przekrojem i temperaturą
Polskie przepisy oraz normy europejskie definiują ramy, w których musi mieścić się komin do pieca na drewno. Kluczowe dokumenty to głównie:
warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. – tzw. „WT”).
Normy te określają m.in. klasy temperatury (np. T400, T600), odporność na pożar sadzy (np. G – odporny, O – nieodporny), odporność na kondensat (W lub D). Z punktu widzenia przekroju ważne jest, by dobrany system kominowy:
był dopuszczony do pracy z temperaturą spalin, jaką generuje piec (z zapasem!),
radził sobie z ewentualnymi pożarami sadzy (klasa G) w przypadku przewodów dymowych do drewna,
miał średnicę lub pole przekroju nie mniejsze niż przewidziane przez producenta urządzenia.
Przepisy określają też minimalne wysokości kominów ponad dachem oraz wymogi dotyczące odstępów od materiałów palnych, ale nie mówią wprost, jaki przekrój należy przyjąć dla konkretnego pieca. To pozostawiono kombinacji: producent urządzenia + producent systemu kominowego + projektant/installator.
Dlaczego instrukcję pieca trzeba zestawić z dokumentacją komina
W instrukcji pieca na drewno znajdzie się zwykle minimalna średnica króćca wylotowego (np. 150 mm, 180 mm) oraz wymagany ciąg kominowy (np. 12 Pa, 15 Pa). Producent często podaje też „minimalną wysokość efektywną komina” i sugerowaną średnicę przewodu. Natomiast producent komina (systemu stalowego lub ceramicznego) w swojej dokumentacji wskazuje zakres zastosowań, dopuszczalne klasy temperatury i maksymalne obciążenia.
Bez zestawienia obu informacji można łatwo popełnić błąd. Przykładowo:
piec wymaga minimalnej średnicy 150 mm i ciągu 12 Pa,
komin ma wysokość 9–10 m i bardzo dobrą izolację,
instalator przyjmuje średnicę 150 mm jako „świętą”.
Typowe błędy przy „mechanicznym” trzymaniu się średnicy króćca
W takim układzie (wysoki, świetnie izolowany komin i średnica równa króćcowi) ciąg bywa znacznie wyższy niż wymagane 12 Pa. Użytkownik zaczyna dławić dopływ powietrza, żeby „uspokoić” palenisko, co prowadzi do dwóch efektów naraz:
w palenisku rośnie temperatura lokalna – mniej powietrza, ale wciąż dużo paliwa i mocny ciąg powodują intensywne żarzenie wsadu,
spaliny mają dużą prędkość w wąskim przewodzie – czas kontaktu ze ścianką jest krótki, ale strumień ciepła na jednostkę powierzchni rośnie.
Na papierze wszystko „się zgadza”: średnica dopasowana do króćca, klasa temperatury komina odpowiednia. W praktyce przewód kominowy potrafi wchodzić w zakres temperatur granicznych materiału dużo częściej, niż zakładał producent. Do tego dochodzi efekt kumulacji ciepła w obudowach kominów przechodzących przez kondygnacje mieszkalne.
Często powtarzana rada „średnica komina nie może być mniejsza niż króciec” jest poprawna, ale jej interpretacja „średnica ma być dokładnie taka jak króciec” już nie zawsze. Przy wysokich kominach (10 m i więcej) oraz nowoczesnych wkładach o wysokiej sprawności delikatne przewymiarowanie średnicy bywa po prostu bezpieczniejsze – o ile zostanie skompensowane innymi środkami (np. klapą regulacyjną w czopuchu).
Kiedy większy przekrój niż w instrukcji ma sens, a kiedy szkodzi
Przewymiarowanie przekroju jest demonizowane, ale są sytuacje, w których ratuje instalację:
bardzo wysoki komin (np. w budynku wielokondygnacyjnym),
intensywnie ocieplony trzon kominowy wewnątrz budynku,
piec o niewielkiej mocy nominalnej, ale z tendencją do „wchodzenia na obroty”,
użytkownik, który lubi palić długo na niskiej mocy, z dławieniem powietrza.
W takim zestawie większy przekrój zmniejsza prędkość spalin i częściowo „uspokaja” ciąg. Warunek jest jeden: komin musi utrzymać temperaturę spalin powyżej punktu rosy w fazach pracy z niską mocą. Jeżeli przewód jest zimny, a drewno wilgotne – przewymiarowana średnica zwiększy ryzyko kondensacji i smołowania ścianek. Zamiast przegrzewania pojawia się inny problem: lepka smoła, śmierdzące wycieki i potencjalnie gwałtowny pożar sadzy.
Najgorszy scenariusz to kombinacja: szeroki, nieocieplony komin zewnętrzny, niski budynek, piec z króćcem 150 mm i użytkownik palący drewnem o niepewnej wilgotności. Wtedy przewymiarowanie średnicy działa już tylko na niekorzyść: ciąg jest chimeryczny, rozpalanie trudne, a przewód pracuje na granicy kondensacji przez większą część sezonu.

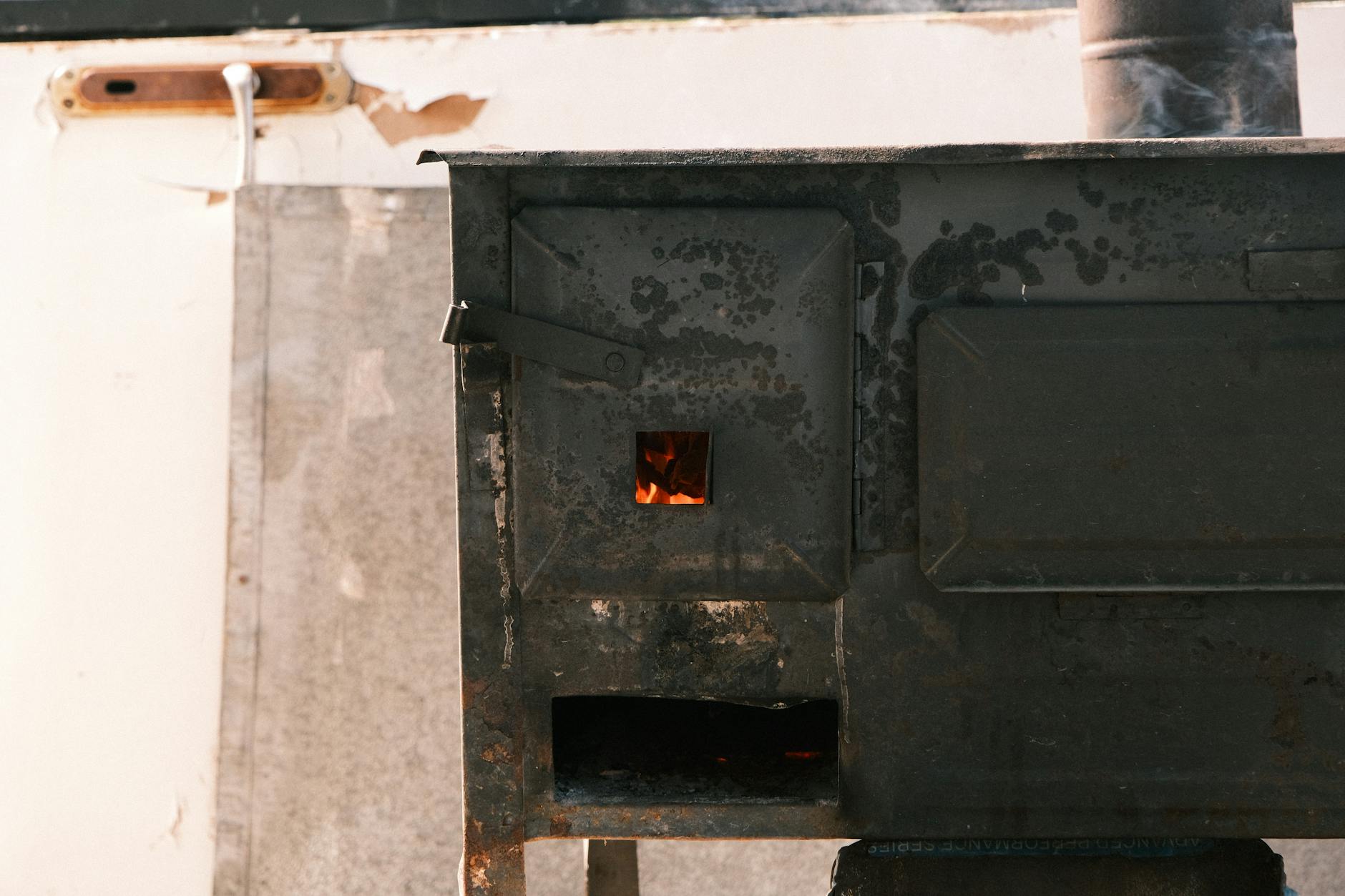

Źródło: Pexels | Autor: Yaşar Başkurt
Jak odczytać dane techniczne pieca na drewno pod kątem komina
Parametry, które naprawdę mają znaczenie dla przekroju
W kartach katalogowych i instrukcjach pieców na drewno pojawia się wiele liczb, ale z punktu widzenia komina kluczowe są zazwyczaj:
średnica / wymiary króćca spalinowego,
minimalny wymagany ciąg kominowy (Pa),
temperatura spalin przy mocy nominalnej, czasem także przy mocy minimalnej,
strumień masowy spalin (kg/s lub g/s),
rodzaj pracy – ciągła czy przerywana (piece kominkowe częściej przerywana),
rodzaj paliwa i zalecana wilgotność drewna.
Te kilka pozycji pozwala już z dużą dokładnością oszacować, jaki przekrój komina będzie bezpieczny i funkcjonalny. Problem w tym, że instynktownie większość osób skupia się na samej średnicy króćca i mocy urządzenia, ignorując resztę.
Średnica króćca – punkt odniesienia, nie dogmat
Średnica króćca wylotowego jest dolnym ograniczeniem przekroju komina. Mniejszy przekrój wyjścia z paleniska i tak zawęzi fizycznie strumień spalin, nawet jeżeli wyżej zastosujemy większą średnicę. Z tego powodu:
zawężanie komina poniżej średnicy króćca jest w zasadzie wykluczone z punktu widzenia bezpieczeństwa i zgodności z instrukcją,
umiarkowane rozszerzanie przekroju (np. króciec 150 mm, komin 160–180 mm) może być zasadne przy odpowiednich warunkach.
Kluczowy jest sposób przejścia z króćca do szerszego przewodu. Gwałtowne poszerzenie tuż za czopuchem generuje zawirowania, lokalne odkładanie sadzy i nieprzewidywalne rozkłady temperatur. Lepiej sprawdza się łagodne przejście redukcją stożkową i możliwie prosta geometria od razu od paleniska.
Minimalny ciąg kominowy i co z niego wynika dla przekroju
Wymagany minimalny ciąg (np. 10–12 Pa) to informacja, jaką „siłę ssącą” komin ma wygenerować przy mocy nominalnej. Jeżeli z obliczeń (lub doświadczenia z podobnymi instalacjami) wynika, że wysoki, dobrze izolowany komin przy średnicy równej króćcowi da realnie np. 20–25 Pa, to instalacja z definicji będzie dławiona. Wtedy:
albo zwiększa się przekrój, żeby naturalnie zmniejszyć ciąg,
albo projektuje komin „na mocny ciąg” i od razu wpisuje w system klapę regulacyjną / stabilizator ciągu.
Z drugiej strony, przy krótkich kominach dachowych i średniej izolacji często realny ciąg jest tylko nieco powyżej dolnej granicy z instrukcji. W takim przypadku nadmierne zwiększanie przekroju doprowadzi do problemów z rozpalaniem i dymieniem, szczególnie przy słabej pogodzie (niska różnica temperatur, wysokie ciśnienie, brak wiatru).
Temperatura i ilość spalin – najrzetelniejsze, a ignorowane parametry
Jeśli producent podaje temperaturę spalin przy mocy nominalnej (np. 280°C) i strumień masowy (np. 7–10 g/s), to można już konkretnie policzyć, jak będzie się zachowywać komin. Większość inwestorów tych liczb nawet nie zauważa, a to one są bazą do oceny:
czy dany przekrój zapewni akceptowalną prędkość przepływu,
jak szybko ścianki komina będą się nagrzewać,
czy istnieje realne ryzyko przekroczenia klasy temperatury komina.
Prosty ogląd: jeśli piec ma bardzo niską temperaturę spalin (np. 190–210°C przy nominale) i mały strumień masowy, to „wciskanie” go w wąski komin tylko po to, żeby „dobrze ciągnął”, jest proszeniem się o przegrzewanie ścianek w szczytach pracy i kondensację w fazach żaru. W takiej konfiguracji bezpieczniej jest przyjąć nieco większy przekrój i przewidzieć regulację ciągu mechanicznie.
Obliczanie i dobór przekroju – praktyka zamiast suchej teorii
Jak zorientować się, czy komin jest „za wąski” lub „za szeroki”, zanim coś się spali
Nie każdy inwestor będzie robił pełne obliczenia zgodnie z PN-EN, ale da się zdroworozsądkowo ocenić, czy projekt idzie w ryzykowną stronę. Pomagają trzy pytania:
Jaka jest relacja wysokości komina do średnicy?
Bardzo wysoki komin (np. 10–12 m) z minimalną średnicą zalecaną przez producenta pieca daje z reguły mocny ciąg. Jeżeli dodatkowo trzon jest wewnętrzny i ciepły, przy nowoczesnym wkładzie na drewno ryzyko przegrzewania rośnie.
Jak pracuje piec – ciągle na nominale, czy głównie „przyduszony”?
Jeżeli użytkownik planuje sporadyczne, intensywne palenie – ryzyko długotrwałych przeciążeń termicznych jest mniejsze, ale rośnie szczytowe nagrzewanie przy rozpalaniu. Przy codziennym grzaniu „na pół gwizdka” cienka średnica i dławiony dopływ powietrza to prosty przepis na rozgrzane do czerwoności odcinki przewodu.
Jaki jest rodzaj komina – stalowy w obudowie, ceramiczny w trzonie murowanym, zewnętrzny?
Komin stalowy, cienkościenny i świetnie izolowany nagrzewa się bardzo szybko. Ceramika w grubym, murowanym trzonie jest bardziej „leniwa” termicznie, ale kumuluje ciepło dłużej. Zewnętrzny komin stalowy przy zbyt dużej średnicy będzie za to dramatycznie wychładzał spaliny przy rozpalaniu.
Ta prosta analiza często pokazuje, że sztywne trzymanie się średnicy króćca to za mało. Czasem potrzebny jest kompromis: odrobina większego przekroju, klapa regulacyjna, a w skrajnych przypadkach – korekta wysokości komina.
Orientacyjne zakresy średnic dla typowych mocy – z zastrzeżeniami
W praktyce instalatorskiej stosuje się niepisane przedziały, z pełną świadomością, że każdy przypadek trzeba skorygować o warunki budynku:
piece / kominki ok. 5–7 kW – króciec zwykle 130–150 mm, komin często 150–160 mm,
8–10 kW – króciec 150–160 mm, komin 160–180 mm,
powyżej 10–12 kW – króciec 160–180 mm, komin 180 mm lub więcej.
Te zakresy są często bezmyślnie powielane, bez spojrzenia na wysokość i izolację komina. Tymczasem ten sam piec 8 kW w domu parterowym z krótkim kominem przyda się bardziej na 150 mm niż na 180 mm, a w trzypiętrowym budynku z kominem 12 m i ocieplonym trzonem może bezpieczniej pracować właśnie na 180 mm, przy dodatkowym stabilizatorze ciągu.
Kluczowe jest, by traktować te liczby jako punkt startu, a nie gotową receptę. Ostateczny przekrój powinien wynikać z bilansu: wysokość + izolacja + typ pieca + zakładany sposób użytkowania.
Prosta metoda „dwustronnej weryfikacji” doboru przekroju
Zamiast liczyć z dokładnością do jednego Pascala, można zastosować podejście dwustronne:
Od dołu – sprawdzić, czy dla danej średnicy i wysokości komin zapewni co najmniej minimalny ciąg przy najgorszych warunkach (niska różnica temperatur, wilgotne drewno, rozpalanie). Jeżeli jest ryzyko, że nie, średnicę się nieco zmniejsza lub poprawia izolację / wysokość.
Od góry – oszacować, czy ten sam komin przy najlepszych warunkach (mocne palenie suchym drewnem, duża różnica temperatur, korzystna pogoda) nie wygeneruje ciągu znacznie powyżej wymaganego. Jeśli tak – rozważyć nieznaczne zwiększenie przekroju albo od razu zaplanować stabilizację ciągu.
Ten „tunel bezpieczeństwa” pokazuje, jaki zakres średnic jest akceptowalny. Jeżeli widać, że przy zachowaniu średnicy króćca komin wychodzi poza ten tunel na górnym końcu (ciąg za duży), to lepszym wyborem niż liczenie, że „użytkownik będzie palił rozsądnie”, jest korekta przekroju i/lub świadoma regulacja ciągu.
Przegrzewanie przewodu kominowego – mechanizmy, które często są pomijane
Nie tylko temperatura spalin, ale i tryb pracy pieca
Gdy mówi się o przegrzewaniu, najczęściej pada argument „za wysoka temperatura spalin”. To tylko część obrazu. Bardzo istotny jest czas, przez jaki ścianka komina przebywa w wysokiej temperaturze, oraz to, jak często przechodzi przez cykle nagrzewanie–stygnięcie.
Piec, który pracuje krótkimi, intensywnymi cyklami, rozgrzewa komin mocno, ale potem pozwala mu wystygnąć. Ten sam komin podłączony do paleniska, w którym użytkownik przez większość dnia utrzymuje „lekką, ale stałą” żarzącą się warstwę drewna z dławionym powietrzem, może być grzany na wysokim poziomie godzinami. Tego typu równomierne, ale długotrwałe obciążenie termiczne bardziej męczy materiał niż okazjonalne, krótkie „piki” temperatury.
Wąski przewód, dławienie powietrza i miejscowe przegrzania
Przy zbyt małym przekroju i jednoczesnym dławieniu dopływu powietrza pojawia się jeszcze jeden, rzadko omawiany efekt: niejednorodny rozkład temperatury w przekroju spalin. Część strumienia gazów jest niedopalona, część przegrzana, a wszystko to pędzi z dużą prędkością przez wąski przewód. W miejscach zawirowań – kolana, trójniki, gwałtowne przejścia średnic – powstają lokalne gorące strefy, które potrafią znacząco przekraczać średnią temperaturę spalin podawaną w katalogu.
Przewymiarowany ciąg a przegrzewanie – paradoks mocnego komina
Dość często spotyka się przeświadczenie, że „mocny ciąg uratuje wszystko”. W praktyce właśnie nadmierny ciąg w połączeniu z wąskim przekrojem bywa głównym zapalnikiem problemów z przegrzewaniem – zwłaszcza w nowoczesnych, sprawnych piecach na drewno.
Silny ciąg oznacza większy przepływ masy spalin na jednostkę czasu. Jeżeli konstrukcja paleniska pozwala na sporą podaż powietrza (a użytkownik lubi „mocno dołożyć”), to piec pracuje w rejonie wyższych mocy chwilowych niż wynikałoby to z samego „papierowego” 8 czy 10 kW z tabliczki. Sprawny wymiennik nie zdąży wszystkiego odebrać i do komina trafia większa ilość ciepła przy wciąż relatywnie wysokiej temperaturze spalin.
Skutek bywa podwójny:
ścianki komina są bombardowane większą porcją energii w krótszym czasie,
użytkownik ma wrażenie świetnego „ciągu” i często jeszcze mocniej podkręca przepływ, zamiast świadomie go uspokoić.
To ten scenariusz podnosi temperatury ścianki powyżej klasy T400 czy T600, mimo że średnia temperatura spalin na czopuchu wydaje się „w normie”. Dlatego przy wysokich, dobrze izolowanych kominach przewymiarowany ciąg trzeba traktować jako czynnik ryzyka przegrzewania, a nie powód do dumy.
Redukcje, trójniki, przesunięcia – gdzie rodzą się lokalne gorące punkty
Newralgiczne miejsca to wszystkie elementy wprowadzające gwałtowną zmianę kierunku lub przekroju: trójniki podłączeniowe, kolana 90°, krótkie redukcje z 200 na 150 mm tuż nad czopuchem. Nawet jeśli średnica „po całości” jest formalnie zgodna z zaleceniami, lokalnie może dochodzić do temperatur wyższych o kilkadziesiąt stopni.
Przy wysokim ciągu i dławieniu powietrza część spalin niesie w sobie dużo niespalonych cząstek palnych i sadzy. W zawirowaniach na kolanach czy trójnikach dochodzi do ich dopalania, co daje efekt mini-palnika skierowanego w jedną strefę ścianki. Dla czujnika temperatury w czopuchu wszystko wygląda bezpiecznie, ale cienka stalowa rura w tym miejscu dostaje „strzały” cieplne, których producent nie przewidział w katalogu.
jeżeli kolana są nieuniknione, stosować elementy o większym promieniu gięcia i, w razie potrzeby, tam właśnie zwiększać przekrój.
Często lepiej przejść z 150 na 180 mm zaraz po wyjściu z czopucha i spokojnie poprowadzić taką średnicę przez kolana i trójnik, niż „upierać się” przy mniejszym przekroju, bo „taki ma króciec pieca”.
Przewód stalowy kontra ceramiczny – różne tempo nagrzewania i inne błędy doboru
Stalowy komin systemowy, zwłaszcza cienkościenny, ma znikomą bezwładność cieplną. Kilka minut intensywnego palenia i ścianki są bardzo gorące – dotyczy to zarówno wariantów izolowanych, jak i pojedynczych wkładów wsuwanych w istniejące szachty. Ceramika natomiast nagrzewa się wolniej, ale kumuluje ciepło, przez co długotrwałe „grzanie na pół gwizdka” potrafi ją doprowadzić do granicy wytrzymałości bez spektakularnych pików temperatur.
Typowy błąd przy stalowych kominach to łączenie:
wąskiej średnicy z długim, ciepłym pionem,
nowoczesnego, wysokosprawnego pieca z dużą szybą,
użytkowania głównie w trybie „ładny ogień w salonie przez kilka godzin pod rząd”.
W takim układzie szyba kusi, by palić intensywnie, ciąg pomaga zasysać dużą ilość spalin, a cienka stal oddaje ciepło do otoczenia minimalnie. Efekt – ścianka szybko zbliża się do klasy temperaturowej komina i niewiele trzeba, by ją przekroczyć.
Przy kominach ceramicznych grzechem numer jeden bywa brak realnej analizy trybu pracy. Piec nominalnie 10 kW podłączony do komina T600 „bo lepiej mieć zapas” brzmi rozsądnie, dopóki użytkownik nie zacznie traktować go jako niemal całodobowego źródła ciepła. Ceramika nie pokaże od razu, że jest źle – nie zaczerwieni się jak stal – ale po kilku sezonach mogą pojawić się rysy, rozszczelnienia i odparzenia glazury szamotu.
Kiedy większy przekrój rzeczywiście obniża temperaturę ścianki
Popularna rada „daj większą średnicę, to komin się tak nie będzie grzał” bywa prawdziwa, ale tylko przy pewnym zestawie warunków. Żeby zwiększenie przekroju faktycznie obniżyło obciążenie termiczne:
piec musi pracować z nadwyżką ciągu przy obecnej średnicy (czyli realny ciąg znacząco przewyższa wymagany minimalny),
zwiększenie średnicy nie może spowodować chronicznych problemów z rozpalaniem i cofaniem dymu,
w systemie powinna być choćby prosta regulacja ciągu – stabilizator lub klapa – która zapobiegnie „rozbieganiu się” paleniska przy korzystnej pogodzie.
Jeżeli te trzy punkty są spełnione, większy przekrój zwykle:
zmniejsza prędkość spalin, co redukuje tarcie i podnosi nieco temperaturę gazów na wylocie,
obniża gęstość strumienia ciepła padającego na jednostkę powierzchni ścianki,
łagodzi lokalne przegrzania w kolanach i redukcjach, bo obszar „uderzenia” płomienia jest większy.
Ta sama rada zastosowana przy krótkim, zewnętrznym kominie nad parterowym domem potrafi narobić szkód: spaliny już na starcie są chłodniejsze, komin szybko się wychładza, ciąg przy rozpalaniu jest mizerny, a użytkownik – zirytowany – zaczyna intensywnie „pompować” powietrze, by w ogóle rozpalić. Wtedy przewód dostaje szokowe obciążenia termiczne zamiast równomiernego, choć nieco wyższego poziomu temperatury.
Jak zachowuje się komin przy różnych fazach cyklu palenia
Dobór przekroju pod kątem przegrzewania trzeba rozpatrywać w trzech stadiach pracy, a nie tylko przy „nominale z katalogu”:
Rozpalanie – spaliny są niejednorodne, dużo pary wodnej, dymu, sadzy. Temperatura chwilowo rośnie gwałtownie, ale całościowy strumień ciepła jest jeszcze relatywnie mały. Wąski, wysoki komin pomaga „zassać” dym, ale też potrafi szybko podnieść temperaturę w dolnych odcinkach, zwłaszcza stalowych.
Praca ustalona – to ten etap, na który projektowane są normy i badania. Jeżeli piec rzadko pracuje w takim stanie (typowe w domach, gdzie się „dorzuca po trochu”), wyniki z tabliczki znamionowej mają ograniczoną wartość. Przekrój dobrany „pod nominale” może być zbyt agresywny przy faktycznym, niestabilnym stylu palenia.
Faza żaru / wygaszanie – temperatura spalin spada, strumień masowy jest mniejszy, ale komin nadal jest rozgrzany. Przy zbyt dużej średnicy pojawia się ryzyko kondensacji i korozji, przy zbyt małej – długotrwałe „podtrzymywanie” wysokiej temperatury ścianki, bo komin oddaje ciepło głównie do wnętrza, a nie na zewnątrz.
Ocena, czy przewód będzie się przegrzewał, wymaga spojrzenia na cały ten cykl: jeśli w projekcie widać, że użytkownik realnie będzie utrzymywał piec w „ciągnącej się” fazie między rozpalaniem a żarem, to przekrój, który jeszcze uchodzi przy krótkich, intensywnych sesjach, staje się ryzykowny.
Stabilizator ciągu i klapy – kiedy są lekarstwem, a kiedy tylko plastrem
Regulacja ciągu bywa traktowana jak uniwersalne lekarstwo: „jak będzie za mocno ciągnął, to się przydławi klapą”. W praktyce działa to dobrze tylko wtedy, gdy reszta układu nie jest „na skraju”.
Stabilizator ciągu zamontowany w czopuchu lub trójniku potrafi:
ograniczyć szczytowe wartości podciśnienia przy bardzo sprzyjającej pogodzie,
wygładzić wahania ciągu przy podmuchach wiatru,
zmniejszyć prędkość spalin i ich temperaturę na wejściu do pionu komina.
Jeżeli jednak przekrój jest ewidentnie za mały w stosunku do wysokości, a piec dobrany „na styk” do zapotrzebowania na ciepło, klapa nie cofnie fizyki. Wciąż będzie wysoka prędkość przepływu, wciąż powstaną lokalne gorące strefy, tylko użytkownik będzie miał złudzenie, że „ma nad tym kontrolę, bo klapa jest prawie zamknięta”.
Rozsądne podejście to traktowanie stabilizatora jako dodatku do poprawnie dobranego przekroju, a nie jako narzędzia korygowania oczywistych błędów projektowych. Jeśli analiza pokazuje, że bez klapy komin wychodzi poza „tunel bezpieczeństwa” na górze (zbyt duży ciąg), a przy minimalnym otwarciu klapy nadal jest na granicy – to znak, że średnicę trzeba zweryfikować, a nie liczyć na cud.
Konsekwencje długotrwałego przegrzewania – nie tylko bezpieczeństwo pożarowe
Ryzyko pożaru sadzy czy elementów palnych przylegających do komina jest najbardziej oczywiste, ale nie jedyne. Przewód pracujący latami powyżej klasy temperaturowej stopniowo traci parametry – i to w sposób, który na początku jest niemal niewidoczny.
Przy kominach stalowych pojawiają się:
odkształcenia i „bananowanie” rur,
przyspieszona korozja w miejscach łączeń, gdzie ochrona antykorozyjna jest słabsza,
mikroszczeliny w spawach i kielichach, które z czasem mogą przepuszczać dym do warstw izolacji lub obudowy.
W ceramice typowym objawem są:
pęknięcia w miejscach podparć i przejść przez stropy,
łuszczenie się wewnętrznej powłoki,
utrata pełnej szczelności w połączeniach między kształtkami (zaprawa traci elastyczność).
Te procesy są powolne, dlatego przez pierwsze sezony „nic się nie dzieje” i łatwo wpaść w przekonanie, że projekt był trafiony. Problem wychodzi po latach, gdy naprawa oznacza rozkuwanie zabudowy albo wymianę całych odcinków przewodu. Stąd tak duże znaczenie ma świadomy dobór przekroju z myślą nie tylko o bezpieczeństwie tu i teraz, ale też o trwałości całego układu na dekadę czy dwie.
Minimalizm w mocy pieca a przekrój komina – pułapka „małego wkładu do dużego komina”
Modne jest dziś dobieranie pieca „dokładnie pod zapotrzebowanie” – mały, sprawny wkład do dobrze ocieplonego domu. Kłopot zaczyna się, gdy taki piec trafia do istniejącego, solidnego komina o dużym przekroju, zbudowanego kiedyś pod kopciucha lub tradycyjny, masywny piec kaflowy.
Intuicja podpowiada, że duży przekrój „odciąży” mały piec termicznie. Tymczasem przy niskiej temperaturze spalin i niewielkim strumieniu masowym sytuacja wygląda inaczej:
w rozgrzanej fazie pracy spaliny stygną szybko, zanim opuszczą przewód,
różnica temperatur między wnętrzem komina a otoczeniem stopniowo maleje,
ciąg zaczyna „falować” – raz jest wystarczający, raz za słaby, co prowokuje użytkownika do nerwowego operowania powietrzem.
Przy takim „pompowaniu” powietrza piec pracuje w trybie naprzemiennych szczytów i dołków mocy. W szczytach komin dostaje serię gorących porcji spalin z dużą ilością palnych cząstek, w dołkach – znów się wychładza. Ten cykliczny reżim obciążeń termicznych jest dla materiału bardziej męczący niż stabilne, nieco wyższe temperatury przy dobrze dobranym przekroju.
Dlatego prosta zasada „mały piec, duży komin = bezpiecznie” zawodzi. Czasem lepszym posunięciem jest zastosowanie wkładu redukującego efektywną średnicę (przy zachowaniu wymogów producenta) lub świadome obniżenie wysokości czynnej przewodu zamiast liczenia na to, że „duży przekrój wszystko załatwi”.
Najczęściej zadawane pytania (FAQ)
Jaki przekrój komina do pieca na drewno będzie odpowiedni?
Minimalny punkt odniesienia to zwykle zalecenia producenta pieca lub kominka – tam pojawia się wymagana średnica króćca spalinowego (np. 150 mm, 180 mm). Przekrój komina nie powinien być mniejszy niż króciec, a w praktyce dobiera się go z lekkim zapasem, ale bez „przestrzelania” o kilka klas w górę.
Do prostych instalacji przyjmuje się orientacyjnie: dla małych pieców/kominków 6–10 kW – średnica 150 mm, dla 10–15 kW – 160–180 mm, powyżej 15 kW – zwykle 180–200 mm, ale zawsze trzeba uwzględnić wysokość komina, jego izolację oraz rodzaj urządzenia. Te same 10 kW z pieca stalowego z wysoką temperaturą spalin „pociągną” na innym przewodzie niż żeliwny kominek z dużą komorą spalania.
Co jest gorsze: za mały czy za duży komin do pieca na drewno?
Za mały komin daje szybkie i bardzo widoczne problemy: cofka dymu do pomieszczenia, duszenie płomienia, intensywne odkładanie sadzy i smoły oraz wysokie ryzyko pożaru sadzy. Użytkownik widzi, że „coś jest źle”, bo piec dymi przy otwieraniu drzwiczek albo brudzi szybę po każdym paleniu.
Za duży komin zabija instalację powoli: spaliny się wychładzają, ciąg jest słaby zwłaszcza przy rozpalaniu, pojawia się kondensat, który miesza się z sadzą i niszczy wkład lub zaprawę. W efekcie przewód koroduje, a właściciel obwinia „zły piec”, podczas gdy problemem jest przewymiarowany komin. Z punktu widzenia bezpieczeństwa oba przypadki są problematyczne, ale przy za dużym przekroju uszkodzenia bywają bardziej podstępne i długotrwałe.
Jak poznać, że mój komin do pieca na drewno jest źle dobrany?
Typowe objawy zbyt małego przekroju lub ogólnie zbyt dużych oporów przepływu to:
cofanie dymu przy rozpalaniu lub otwieraniu drzwiczek,
intensywne dymienie z nieszczelności (wyczystka, łączenia rur),
grube, twarde złogi sadzy i smoły po jednym sezonie,
częste „strzelanie” sadzy w kominie, nieprzyjemny zapach w domu.
Z kolei zbyt duży przekrój często zdradzają: trudności z rozpalaniem przy byle niższej temperaturze, mokra, lepka maź w wyczystce, zacieki na ścianach komina oraz szybka korozja wkładu stalowego mimo używania poprawnego paliwa. Jeżeli piec jest nowy, zgodny z normą, a problemy pojawiły się dopiero po jego podłączeniu do starego komina – winowajcą zwykle jest niedopasowany przewód, nie sam piec.
Czy „im wyższy i większy komin, tym lepszy ciąg” to dobra zasada?
Wyższy komin zazwyczaj poprawia ciąg, ale tylko wtedy, gdy spaliny utrzymują odpowiednią temperaturę na całej wysokości. Jeżeli przewód jest szeroki i nieocieplony, dodatkowe metry powodują jedynie dłuższą drogę wychładzania spalin – ciąg może być w praktyce słabszy niż w niższym, ale cieplejszym kominie.
Podobnie z przekrojem: większy nie znaczy lepszy. Przy drewnie i nowoczesnych urządzeniach o niższej temperaturze spalin „studnia” o dużym przekroju i dużej wysokości potrafi ciągnąć kiepsko, generować kondensat i niszczyć instalację. Zamiast ślepo „dodawać metrów i centymetrów”, rozsądniej jest dobrać wysokość i średnicę do konkretnego pieca oraz zadbać o izolację przewodu.
Czy da się skorygować zbyt duży przekrój komina bez jego rozbiórki?
W wielu przypadkach tak. Typowym rozwiązaniem jest wprowadzenie do istniejącego komina wkładu stalowego o mniejszej średnicy (dopasowanej do pieca) i ewentualne wypełnienie przestrzeni między wkładem a ścianą komina materiałem izolacyjnym. Dzięki temu zmniejsza się przekrój roboczy i ogranicza wychładzanie spalin.
Inna opcja to zastosowanie systemowego wkładu ceramicznego z izolacją, również o mniejszym przekroju. Zanim jednak cokolwiek się włoży do istniejącego przewodu, kominiarz powinien ocenić jego geometrię, stan techniczny i możliwość prowadzenia wkładu bez nadmiernych załamań. „Wkład byle jaki, byle wszedł” potrafi tylko przenieść problem w inne miejsce.
Dlaczego dobrze ciągnący komin potrafi się przegrzewać?
Jeżeli piec na drewno pracuje długo z mocą powyżej nominalnej, komin jest dobrze ocieplony, a przekrój dobrano „na styk” pod warunki katalogowe, to układ może nie mieć gdzie oddać nadmiaru energii. Spaliny pędzą szybko, temperatura ścianek wkładu rośnie i przy intensywnym paleniu przekracza założenia projektowe.
Na wykresach z laboratorium wszystko wygląda poprawnie, ale w domu użytkownik ładuje piec po sam sufit na duży mróz, pali trochę wilgotniejszym drewnem, dławi powietrze „po swojemu”. W efekcie nawet poprawnie dobrany przekrój może w praktyce prowadzić do lokalnych przegrzań, deformacji cienkościennych wkładów i pękania spoin. Dlatego przy piecach, które mają pracować w trybie „mocno i długo”, opłaca się rozmawiać z projektantem nie tylko o średnicy, ale też o klasie temperaturowej i rodzaju wkładu.
Jak wilgotność drewna wpływa na dobór i pracę komina?
Wilgotne drewno generuje dużo pary wodnej w spalinach, obniża ich temperaturę i zwiększa ilość kondensatu. W za dużym lub nieocieplonym kominie oznacza to lawinę problemów: spaliny szybko się wychładzają, ciąg słabnie, na ściankach osadza się mieszanka smoły, sadzy i agresywnego kondensatu, która niszczy wkład i zaprawę.
Co ciekawe, nawet komin dobrany poprawnie pod kątem przekroju i wysokości może „udawać zły”, jeśli w palenisku regularnie ląduje świeże drewno. Użytkownik szuka wtedy winy w średnicy przewodu, a pierwszy krok powinien zrobić przy szczapach: wilgotność miernikiem, minimum sezonowania, stabilny sposób palenia. Dopiero potem sensownie ocenia się, czy z kominem jest naprawdę coś nie tak.
Najważniejsze wnioski
Przekrój komina jest elementem układu spalania, a nie „rurą do dymu” – decyduje o stabilności ciągu, czystości spalania, bezpieczeństwie oraz trwałości pieca i przewodu.
Zbyt mały przekrój powoduje wysoki opór przepływu spalin: cofki dymu przy gorszej pogodzie, dymienie przez nieszczelności, szybkie odkładanie sadzy i smoły oraz realne ryzyko pożaru sadzy przy intensywnym paleniu.
Przewymiarowany komin nie „ciągnie lepiej” przy drewnie – spaliny nadmiernie się wychładzają, ciąg słabnie, pojawia się kondensat mieszający się z sadzą, co przyspiesza korozję wkładów i niszczy zaprawę w kominach murowanych.
Nawet komin o poprawnym przekroju może przegrzewać ścianki, jeśli piec pracuje długo powyżej mocy nominalnej, komin jest dobrze zaizolowany, a użytkownik pali bardziej agresywnie, niż przewidział producent.
Siła ciągu zależy jednocześnie od wysokości, temperatury spalin i tempa ich wychładzania – wysoki, ale zimny lub przewymiarowany przewód może działać gorzej niż niższy, dobrze dobrany i zaizolowany komin.
Dobór komina „na styk” do katalogowych parametrów pieca bywa zdradliwy – w realnych warunkach (wilgotniejsze drewno, dokładanie nadmiernej ilości opału, inne ustawienia powietrza) system łatwo wychodzi poza bezpieczny zakres temperatur i ciągu.
